Rettungszeichen für Notausgang und Fluchtweg
Ein Notausgang, Notausstieg, Flucht- und Rettungsweg sowie diverse Erste-Hilfe-Einrichtungen müssen leicht verständlich und gut sichtbar gekennzeichnet sein. Dies geschieht normgerecht durch Schilder mit Rettungszeichen. Um die Sicherheit auch bei großen Veranstaltungen, etwa auf einem weitläufigen Open-Air-Gelände zu gewährleisten, müssen die Größenverhältnisse der Fluchtwegkennzeichnung angepasst werden. In unserem Shop können Sie deshalb neben den handelsüblichen Fluchtleuchten, Brandschutzzeichen und dem langnachleuchtenden Kunststoff-Schild Notausgang auch Rettungszeichen in großen Formaten kaufen. Die schon von Weitem unübersehbare Sicherheitskennzeichnung wird auf Folien, Fahnen und Bannern in beliebigen Größen bedruckt.
Folgende Produkte mit Rettungszeichen können Sie in dieser Shop-Kategorie bestellen:

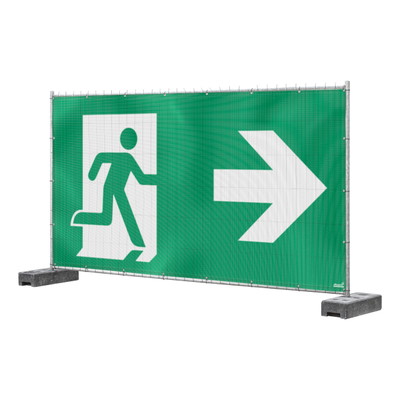

- Bauzaunbanner Notausgang und weitere Rettungszeichen (nach DIN ISO 7010 sowie "ältere" Normen mit Text)
- kleine Notausgangsbanner für Polizeigitter, kleine Absperrgitter etc.

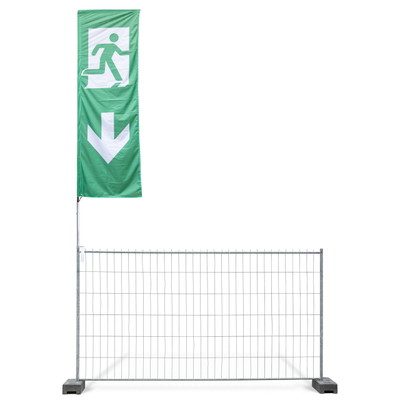

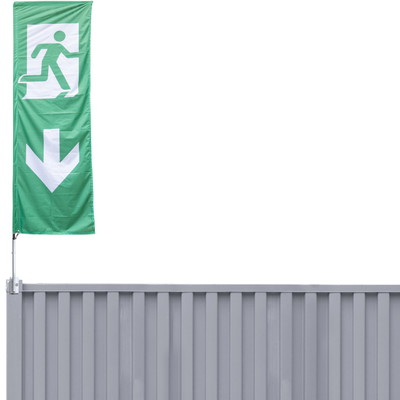

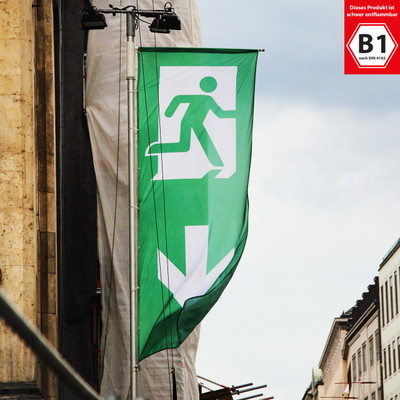

- Rettungszeichen - Fahnen: Bauzaunfahnen, Containerfahnen, Hissflaggen

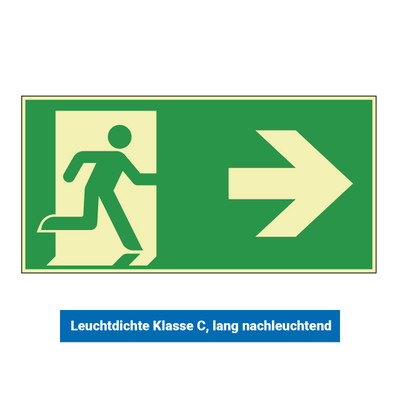

- Rettungsschilder nachleuchtend
- Rettungsschilder auf Forex, Dibond oder Hohlkammerplakate bedruckt
- Notleuchten Fluchtweg
Gut zu wissen: Wir liefern NICHT NUR die Standard-Kennzeichnung sondern auch individuelle Rettungsschilder. Die Auswahl an Material, Größe und Aufdruck kann individuell auf Ihre Vorgaben angepasst werden.
Was sind Rettungszeichen?
Rettungszeichen gehören neben Brandschutzzeichen, Verbotszeichen, Warnzeichen und Gebotszeichen in die allgemeine Kategorie der sogenannten Sicherheitszeichen. Bei Rettungszeichen erfolgt die Kennzeichnung normgerecht auf grünen Rettungsschildern, die weiße Piktogramme (Symbole) darstellen (Signalgrün nach RAL 6032 / Signalweiß nach RAL 9003 laut EN ISO 7010 ). Ein Schild mit einem Rettungszeichen zeigt:
- Rettungswege und Fluchtwege
- Notausgänge oder den Rettungsausstieg
- wichtige Rettungsmittel und Erste-Hilfe-Einrichtungen
Welche Vorschriften und Regelungen gelten für Rettungszeichen?
Die Anwendung und Anbringung der Sicherheitskennzeichen sowie die grafische Darstellung der Rettungsschilder ist in Deutschland in den Berufsgenossenschaftlichen Vorschriften geregelt - die früher maßgeblichen Kennzeichnungsregeln konnten insbesondere in der BGV A8 sowie der DIN 4844 nachgelesen werden.
Eine amtlich anerkannte Sammlung für technische Regeln und Richtlinien (Rechtsrahmen Arbeitsschutzgesetz) - die ASR (Technische Regeln für Arbeitsstätten) regelt nun seit 2012 aktuell die Kennzeichnungspflichten für Rettungszeichen. Hierin finden Sie außerdem weitere Regeln, die in Verbindung mit Flucht- und Rettungswegen stehen. Maßgeblich sind:
- ASR A1.3 „Sicherheits- und Gesundheitskennzeichnung“
- mit der aktuell gültigen Norm DIN EN ISO 7010
- sowie ASR A2.3 „Fluchtwege, Notausgänge, Flucht- und Rettungsplan“
Muss eine Beschilderung nach DIN 4844 ausgetauscht werden? Nein! Rettungszeichen der "alten" Norm stehen unter Bestandschutz. D.h. wenn Sie bereits über eine umfangreiche Beschilderung dieser Norm verfügen, können Sie vergeichbare Produkte weiterhin kaufen. Lediglich das Kombinieren von "neuen" und "alten" Rettungsschildern oder eine neue Beschilderung nach "alter" Norm ist nicht empfehlenswert und könnte zu versicherungstechnischen Problemen führen.
Weitere:
- DIN 67510 / DIN 1838 / ASR A3.4/3 (Ersatz für BGR 216) „Langnachleuchtende Pigmente und Produkte“/ „Beleuchtung“ „Sicherheitsbeleuchtung, optische Sicherheitsleitsysteme“
- Gemäß DIN EN Norm 13501 und DIN 4102-B1 (Brandschutz-Norm) sollte das verwendete Material von Schildern in öffentlichen Innenräumen sowie in Arbeitsstätten schwer entflammbar sein.
- ISO 3864 und ASR V3a.2 „Graphische Symbole - Sicherheitsfarben und Sicherheitszeichen“ und „Barrierefreie Gestaltung von Arbeitsstätten“, die u.a. die korrekte Erkennungsweite für Sicherheitskennzeichen bei Sehbehinderten regeln.
Rettungszeichen auf Veranstaltungen:
In Versammlungsstätten müssen "Sicherheitszeichen dauerhaft und gut sichtbar gekennzeichnet sein" (VStättVO §6 Absch.6). Weiteres, z.B. die Bemessung und Führung betreffend sowie die Ausleuchtung von Flucht- und Rettungswegen und die Kennzeichnung von Sicherheitszeichen, finden Sie in den für Ihr Bundesland geltenden VstättVOs auch unter §6, §7, §15.
Welche Rettungszeichen gibt es?
Entsprechend der DIN EN ISO 7010 gelten diese Rettungszeichen:
Erste Hilfe Kategoriezeichen E003
Notruftelefon Kategoriezeichen E004
Sammelstelle Kategoriezeichen E007
Notausgangsvorrichtung Kategoriezeichen E008
Arzt Kategoriezeichen E009
Automatisierter Externer Defibrillator Kategoriezeichen E010
Augenspüleinrichtung Kategoriezeichen E011
Notdusche Kategoriezeichen E012
Krankentrage Kategoriezeichen E013
Notausstieg mit Fluchtleiter Kategoriezeichen E016
Öffnung durch Linksdrehen Kategoriezeichen E018
Öffnung durch Rechtsdrehung Kategoriezeichen E019
Rettungsweg/Notausgang links Kategoriezeichen E001
Rettungsweg Notausgang rechts Kategoriezeichen E002
Notausgang / Rettungsweg mit Richtungspfeil
Hinweis Zusatzschild Richtungspfeil: Die Pfeile (links, rechts, auf- und abwärts) gehören zu den sogenannten Zusatzschildern. Sie dürfen ausschließlich in Verbindung mit einem geltenden Sicherheitskennzeichen angewendet werden.
Bei Notausgängen, Flucht- und Rettungswegen (E001 und E002) ist eine Richtungsangabe zwingend erforderlich! Eine Beschilderung durch Pfeile allein ist nicht erlaubt.
Anbringung von Rettungszeichen
Auch die Anbringung von Rettungszeichen ist geregelt. In der ASR A1.3 (5, 6) ist festgelegt, dass Rettungszeichen deutlich erkennbar und dauerhaft in geeigneter Höhe anzubringen sind. Dies bedeutet u.a.:
- Gegen Witterungseinflüsse stabil und ausreichend beleuchtet (künstlich oder natürlich).
- In geeigneter Höhe (beweglich oder fest) gut sichtbar angebracht.
Wie sollen Rettungsschilder angebracht werden? Eine Empfehlung des KVR München (Branddirektion) besagt: "Damit eine weit entfernte Beschilderung auch für kleine Personen gut sichtbar ist, sollten Notausgang- und andere Rettungszeichen in einer Anbringhöhe von mindestens 2 Metern montiert werden. Falls erforderlich, ist die Beschilderung der Notausgänge in voller Breite (z.B. Bauzaunbanner) empfohlen."
Richtiger Einsatz der Richtungspfeile bei der Fluchtwegkennzeichnung
Wie werden die Richtungspfeile der Rettungszeichen richtig eingesetzt? Die DIN SPEC 4844-4 ist ein Fachbericht, der Anwendungsempfehlungen herausgibt. Beispielsweise über die Anbringung von Rettungszeichen oder die ideale Kombination von Rettungsschild und Richtungsangabe.
Rettungsschilder kaufen: gemäß DIN EN ISO 7010 sowie 4844 und individuell
Sie möchten das Event gemäß der geltenden Normen beschildern? Sie benötigen Fluchtweg- und Rettungsschilder? Brandschutzzeichen, Gebotszeichen, Verbotszeichen oder individuelle Piktogramme? Dann sind Sie in unserem Shop genau richtig! Bei uns können Sie sowohl eine Standard-Kennzeichnung sowie individuell bedruckte Rettungsschilder in allen Größen und in einer vielseitigen Material-Auswahl bestellen.
Erste Hilfe Kategoriezeichen E003
Notruftelefon Kategoriezeichen E004
Sammelstelle Kategoriezeichen E007
Notausgangsvorrichtung Kategoriezeichen E008
Arzt Kategoriezeichen E009
Automatisierter Externer Defibrillator Kategoriezeichen E010
Augenspüleinrichtung Kategoriezeichen E011
Notdusche Kategoriezeichen E012
Krankentrage Kategoriezeichen E013
Notausstieg mit Fluchtleiter Kategoriezeichen E016
Öffnung durch Linksdrehen Kategoriezeichen E018
Öffnung durch Rechtsdrehung Kategoriezeichen E019
Rettungsweg/Notausgang links Kategoriezeichen E001
Rettungsweg Notausgang rechts Kategoriezeichen E002
