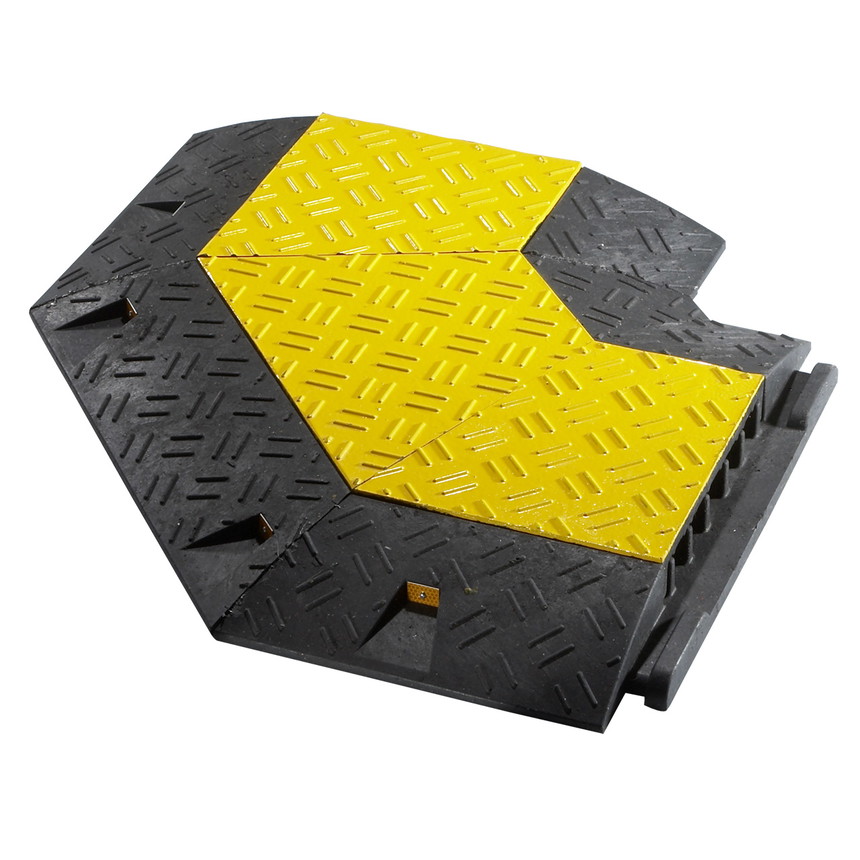

Winkelelement 90° für Kabelbrücke Ranger

Die Winkelkabelbrücke ist das passende 90°-Winkelelement für die Kabelbrücke Ranger, Sie können das Element als Winkel nach rechts und nach links bestellen. Der strapazierfähige Bodenkanal wird im Eventbedarf und auf Baustellen als Kabelrampe verwendet. Der Kabelkanal ist aus PVC gefertigt, es ist öl-, säure- und benzinbeständig und schützt Kabel vor Witterung und Beschädigung.

Das Kabelbrücke Winkelelement ist mit bis ca. 7 t auf einer Fläche von 63 x 33 cm sehr belastbar und kann somit von LKWs, Gabelstaplern und anderen Fahrzeugen überfahren werden. Das Element hat eine rutschhemmende Oberfläche sowie eine abgeschrägte Seitenkante mit Reflektoren.

Das Winkelelement verfügt über 5 Kabelkanäle und eine gelbe Schutzklappe. Damit ist eine geordnete Führung der Kabel für Mischpulte, Mikrofone etc. vom Stromverteiler zu Frontstage und anderen Bereichen möglich - auch um die Kurve!

Das Kabelbrücke Ranger Winkelelement 90° besteht aus recyceltem Granulat (PVC) und kann dadurch zu einem wesentlich günstigeren Preis angeboten werden. Beachten Sie bitte: Das Rohmaterial kann eine leichte Gebraucht-Optik aufweisen (farbliche Unterschiede sowie durch den Herstellungsablauf bedingte Abnutzungen).

Winkelkabelbrücke Eigenschaften

Das Winkelelement zeichnet sich durch folgende Eigenschaften aus:

Farbe: gelb (Schutzklappe), schwarz (Kabelkanal)
Material: PVC Granulat
Anzahl Kanäle: 5
Varianten: rechts, links
Gewicht: 24 kg
bis ca. 7 t belastbar auf 63 x 33 cm
witterungsbeständig
resistent gegen Öl, Benzin und Säuren
geeignet für Indoor und Outdoor

Winkelelement - Abmessungen

Eine Winkelkabelbrücke hat insgesamt folgende Maße:

Länge gesamt: 74 cm
Breite gesamt: 74 cm
Höhe gesamt: 6 cm
Höhe Deckel: 5 cm
Breite Deckel: 29 cm
Durchmesser Kanäle: ca. 3,5 cm, mittlerer Kanal ca. 4,0 cm
Höhe Kanäle: ca. 3,5 cm

kabelbruecke-winkelelement-abmessungen

Der Winkel mit abgeschrägter Seitenkante ist kompatibel zur Kabelbrücke Ranger. Zusammen ergeben die beiden Elemente ein beliebig erweiterbares Modulsystem.

Anwendungsbereich: Kabelrampe für Messe, Event und Baustelle

Das Winkelelement dient zusammen mit dem geraden Bodenkanal Ranger dazu, Schläuche, Kabel und sonstige Leitungen vor Witterung, Quetschung und anderen Schäden zu schützen. Auf Veranstaltungen, Messen und Baustellen endet die Kabelverlegung häufig in nervigem Kabelsalat. Zahllose Leitungen für Mikrofone, Mischpulte, Musikinstrumente und Scheinwerfer und sonstige Beleuchtung sowie für Nebelmaschinen und Elektronikgeräte werden häufig über lange Strecken vom Stromverteiler zum Bestimmungsort verlegt.

Geordnete Kabelführung vom Stromverteiler bis zur Frontstage

Eine ungeschützte Kabelverlegung ist gefährlich, sie führt im besten Fall “nur” zu Unordnung, im schlimmsten Fall zu Schlauchbeschädigung und Personenschäden oder zur Störung der angeschlossenen Geräte. Hochwertige Winkelelemente wie der Kabelkanal von allbuyone bieten hier Schutz: mit der Winkelkabelbrücke gestaltet sich eine geordnete Streckenführung der Kabel sehr unkompliziert. Die flexible Bauweise im Modulsystem macht eine Verlegung der Kabel im 90°-Winkel möglich.

Das ultraresistente Kabeltunnel ist für die Verwendung Indoor gleichermaßen wie Outdoor geeignet.

Besonders beliebt ist die Winkelkabelbrücke in folgenden Bereichen:

Messe
Open-Air-Festival
Sport - Veranstaltungen
Baustelle
Stadtplatzfest
u.v.m.

Der Überfahrschutz hat eine maximale Belastbarkeit von ca. 7 Tonnen auf einer Fläche von 63 x 33 cm und kann somit problemlos von LKWs, PKWs, Sattelschleppern und Gabelstaplern überfahren werden. Durch die abgeflachte Seitenkante können Fußgänger den Kabelschacht leicht überqueren und auch für Rollstuhlfahrer ist er geeignet. Dank geriffelter, rutschhemmender Oberseite werden querende Personen vor Abrutschen geschützt. Die praktische Warnfärbung in den Farben Gelb und Schwarz erhöht zusammen mit den seitlichen Reflektoren die Sichtbarkeit der Kabel Kanäle.

Montage

Durch die modulare Bauweise kann zeitsparend ein langer Kabelkanal gebildet werden, um die Ecke wird ein Winkel eingefügt. Die einzelnen Elemente werden im Stecksystem miteinander verbunden (wie bei einem Puzzle): ein Ende des wird über die nächste, anschließende gelegt, dabei rastet die Verbindungsschiene in die entsprechende Aussparung ein. Nach der Verlegung der Kabel die Schutzklappe schließen. Mit einem Gewicht von 24 kg ist der Winkel stabil genug und muss nicht zusätzlich befestigt werden.

Hinweis: Diese Angaben sowie die zur maximalen Nutzlast des Winkelelements beziehen sich auf die Verwendung auf ebenem und solidem Boden. Bei der Verwendung auf weichen und schrägen Untergründen kann die Belastbarkeit der Winkelkabelbrücke geringer werden.

Reinigung und Lagerung

Der Winkel ist aus strapzierfähigem PVC Granulat und äußerst pflegeleicht, Verschmutzungen jeglicher Art lassen sich mit Wasser entfernen. Bitte achten Sie auf eine trockene und lichtgeschützte Lagerung. Um die Verbindungszapfen nicht zu beschädigen, sollten die Kabelkanäle zudem nicht hochkant gelagert werden.
