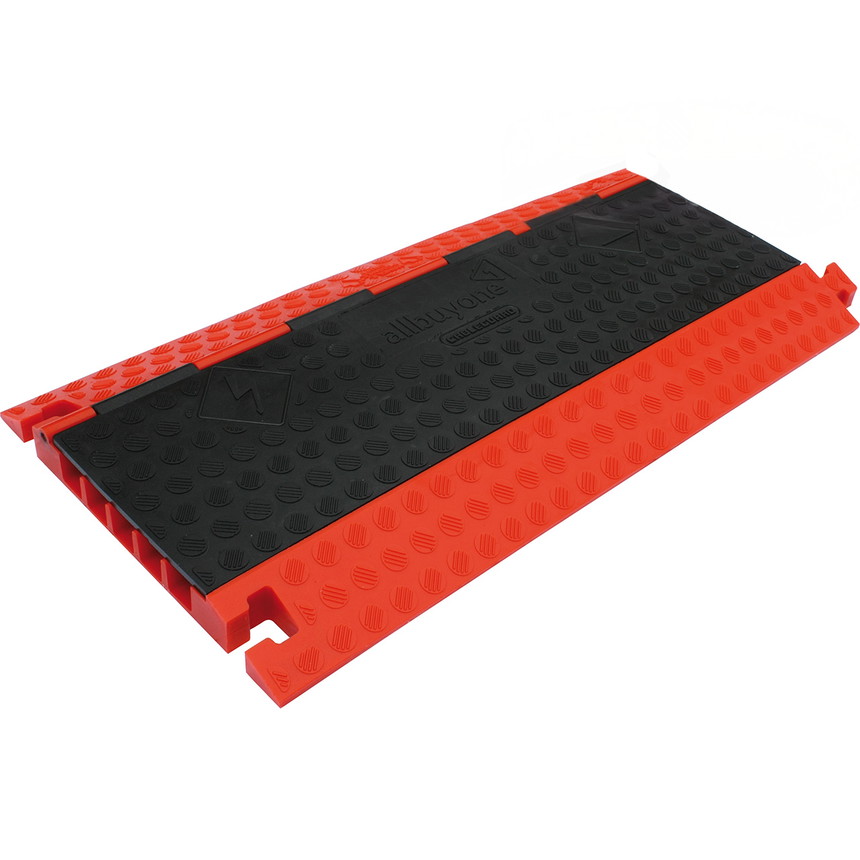

Kabelbrücke Black Line | Cableguard | 5 Kanäle a 3,2 x 3,4 cm | 44,5 x 91 cm | rot, schwarz | hochwertiger Kabel Überfahrschutz | Schwerlast bis 4,7 t pro Achse | Deckel mit Scharnier | robust, langlebig rollstuhlgeeignet

Die Kabelbrücke Black Line ist eine hochwertig verarbeitete Überfahrbrücke die aufgrund ihres leichten Gewichts mit nur 10 kg zeitsparend verlegt werden kann. Der Überfahrschutz für Kabel wird auf Baustellen und Veranstaltungen verlegt, auf denen Leitungen über Verkehrswege geführt und vor Personen geschützt werden müssen. Kabelbrücken bewahren freiliegende Kabel vor Zug, Quetschung, Abrieb oder sonstiger Beschädigung durch Schwerlastverkehr sowie Personen vor elektrostatischer Ladung.

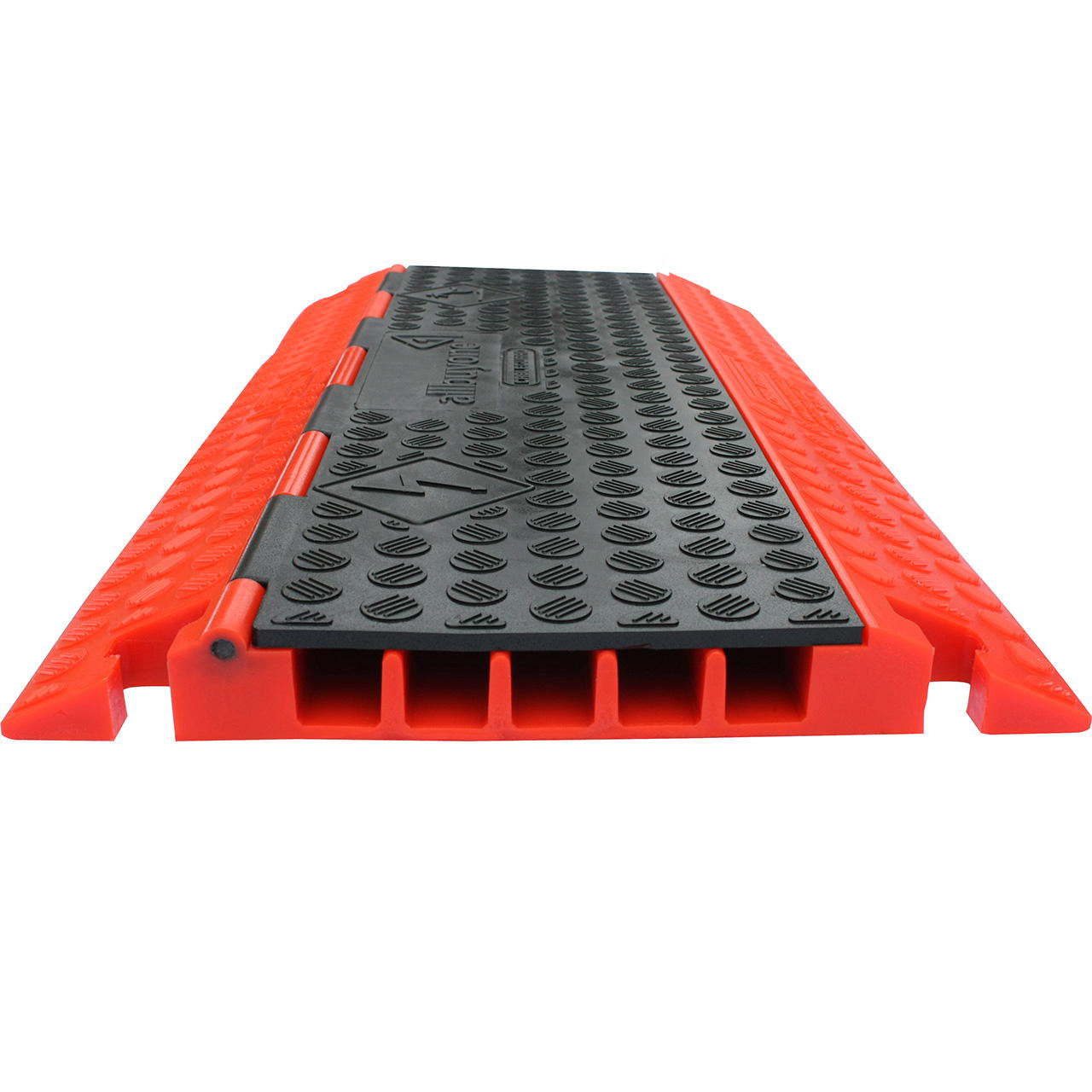

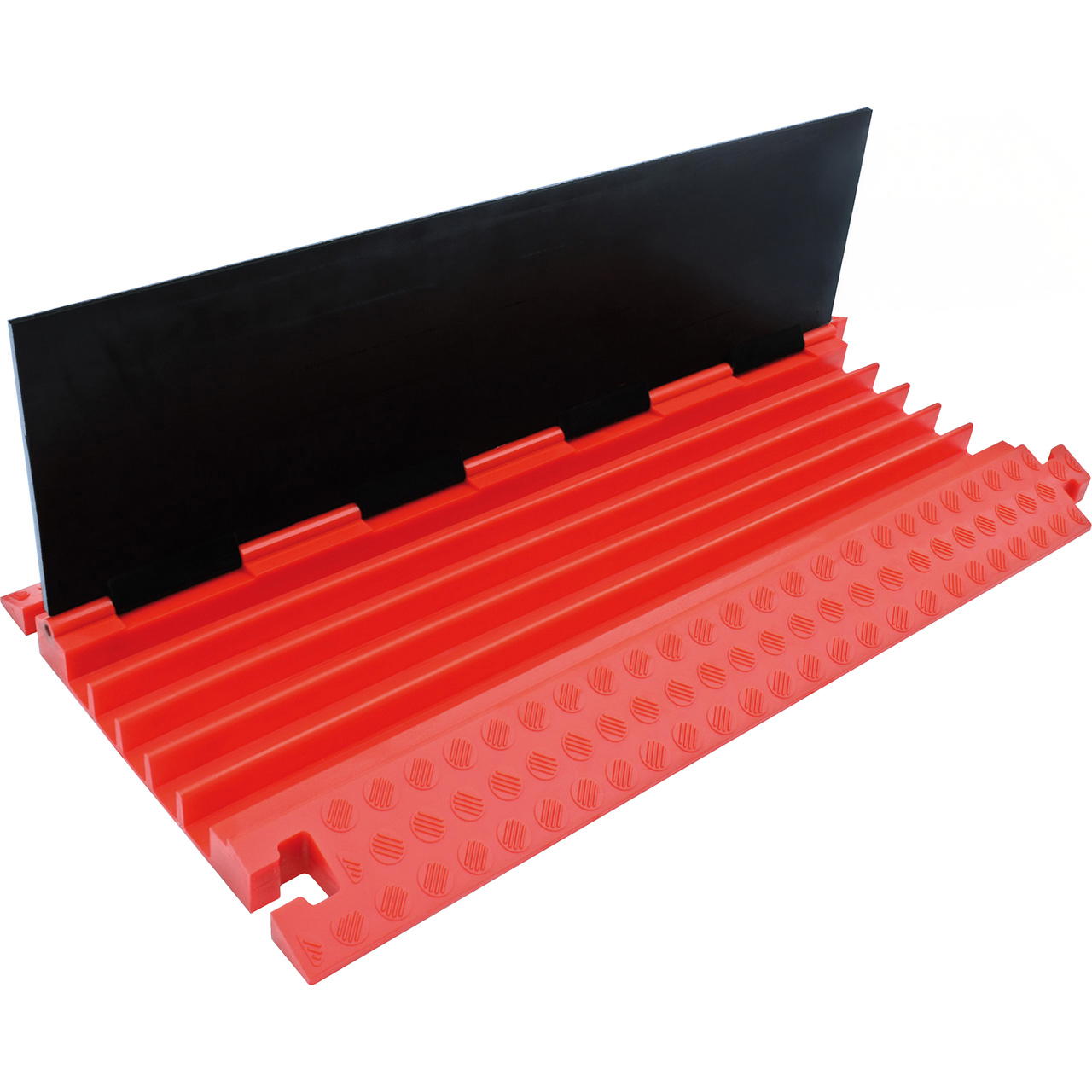

Die Kabelbrücke Black Line ist ein rot schwarzer Aufbodenkanal der für den professionellen Einsatz konzipiert ist und mit bis zu 4, 7 t pro Achse (Achslast) belastet werden kann. Der Kabelkanal ist 44,5 cm breit und 91 cm lang. Mit 5 Kabelrinnen in der Größe 3,2 x 3,4 cm trägt die Überfahrbrücke zur übersichtlichen Kabelführung bei.

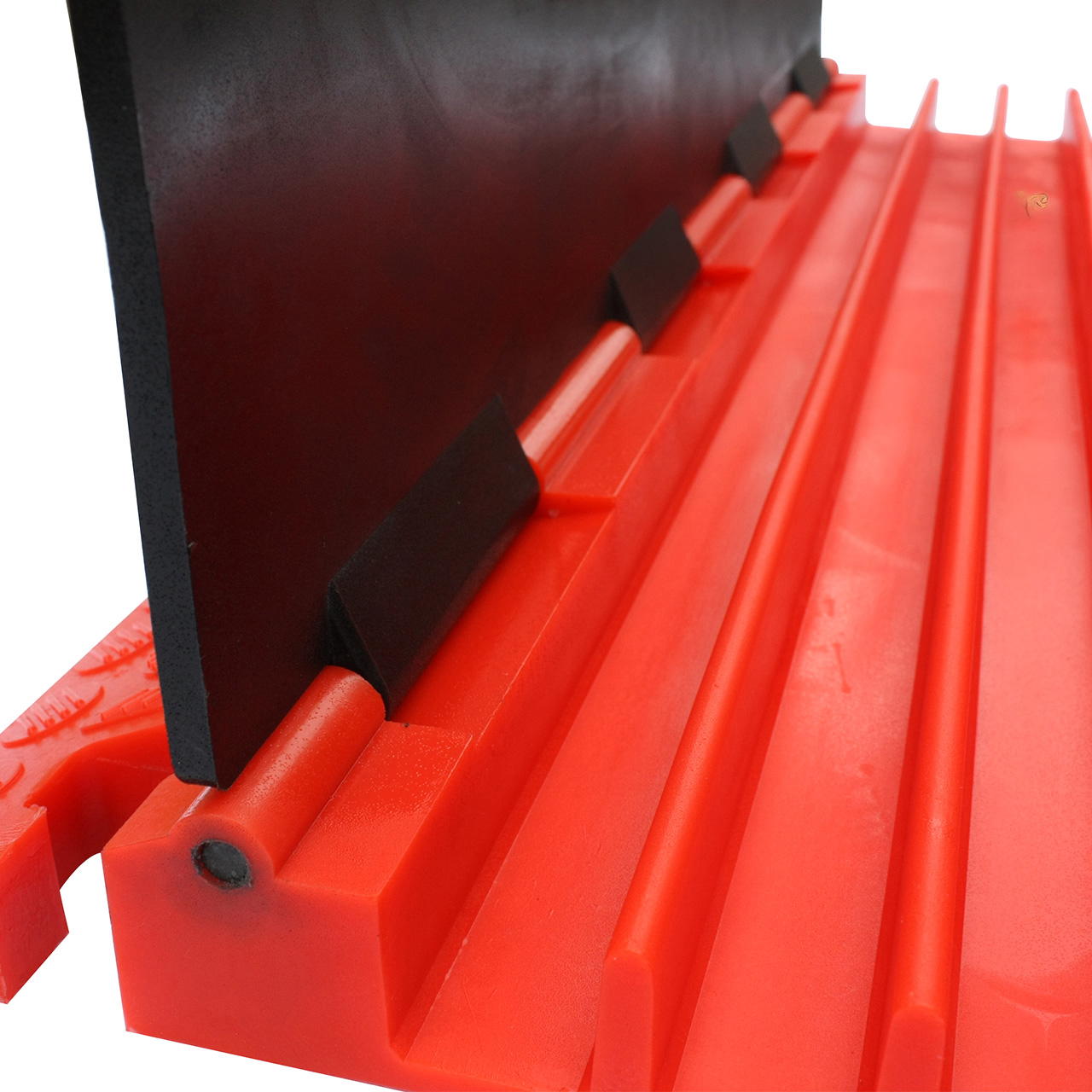

Die Kabelbrücke Black Line verfügt über besonders haltbare Verbindungselemente, welche auch auf stark frequentierten Wegen nicht verrutschen. Ein weiteres Plus für einen häufigen Auf- und Abbau von Kabelbrücken ist, dass der Deckel mittels Scharnier fest mit der Überfahrbrücke verbunden ist. Bei Transporten können deshalb keine Bauelemente verloren gehen.

Die Kabelschutzbrücke aus halogenfreiem Polyurethan ist öl, säure- und benzinbeständig. Sie zeichnet sich durch eine Durchschlagsfestigkeit von 110 kV aus und stellt eine nichtleitende Grenze zwischen Mensch und Kabel dar. Der Überfahrschutz besitzt gemäß der DIN 51230 eine rutschfeste Oberfläche. Dadurch sind die Überfahrbrücken auch bei Nässe trittsicher.

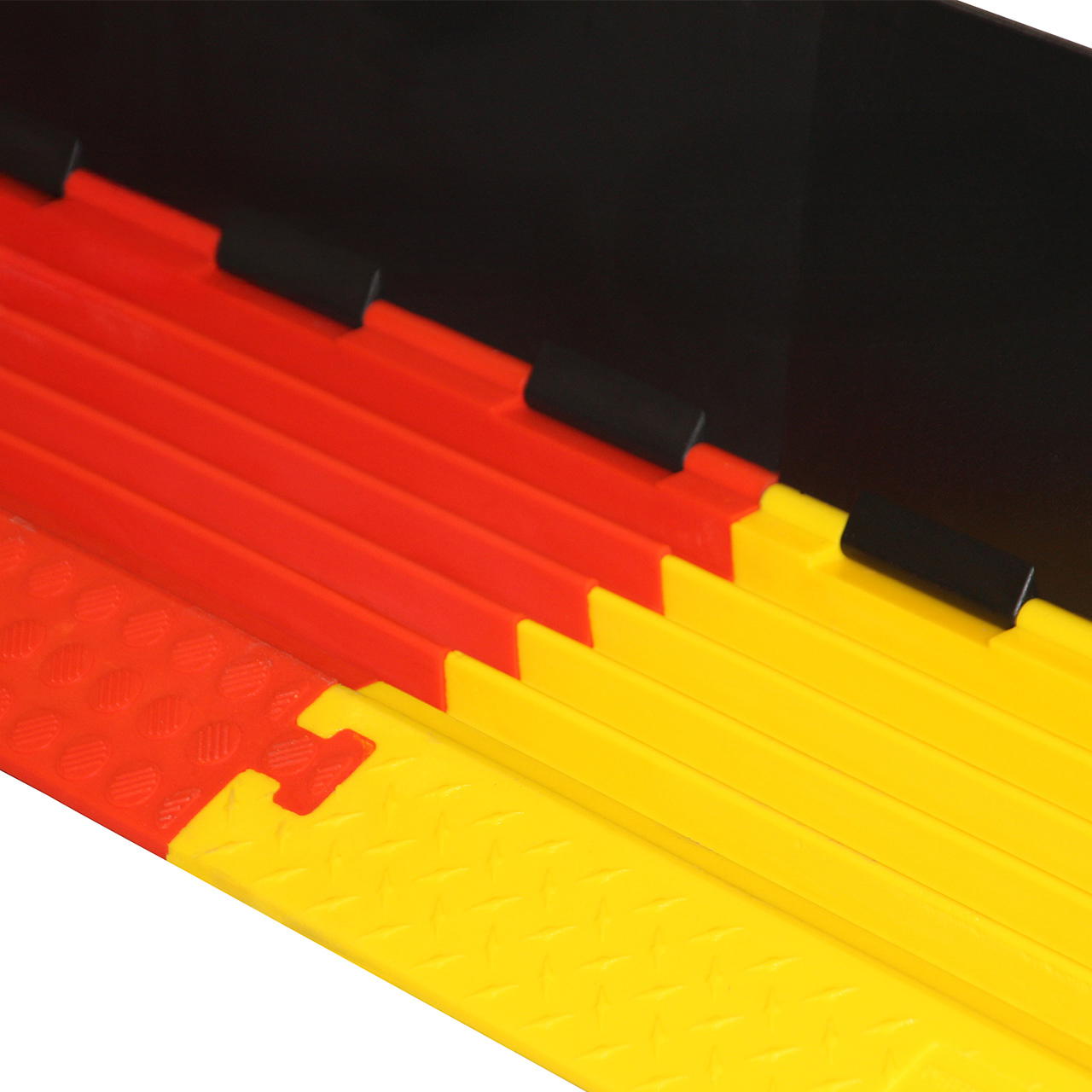

Black Line Kabelbrücken sind vollständig kompatibel zur Kabelbrücke Yellow Jacket Bumble Bee.

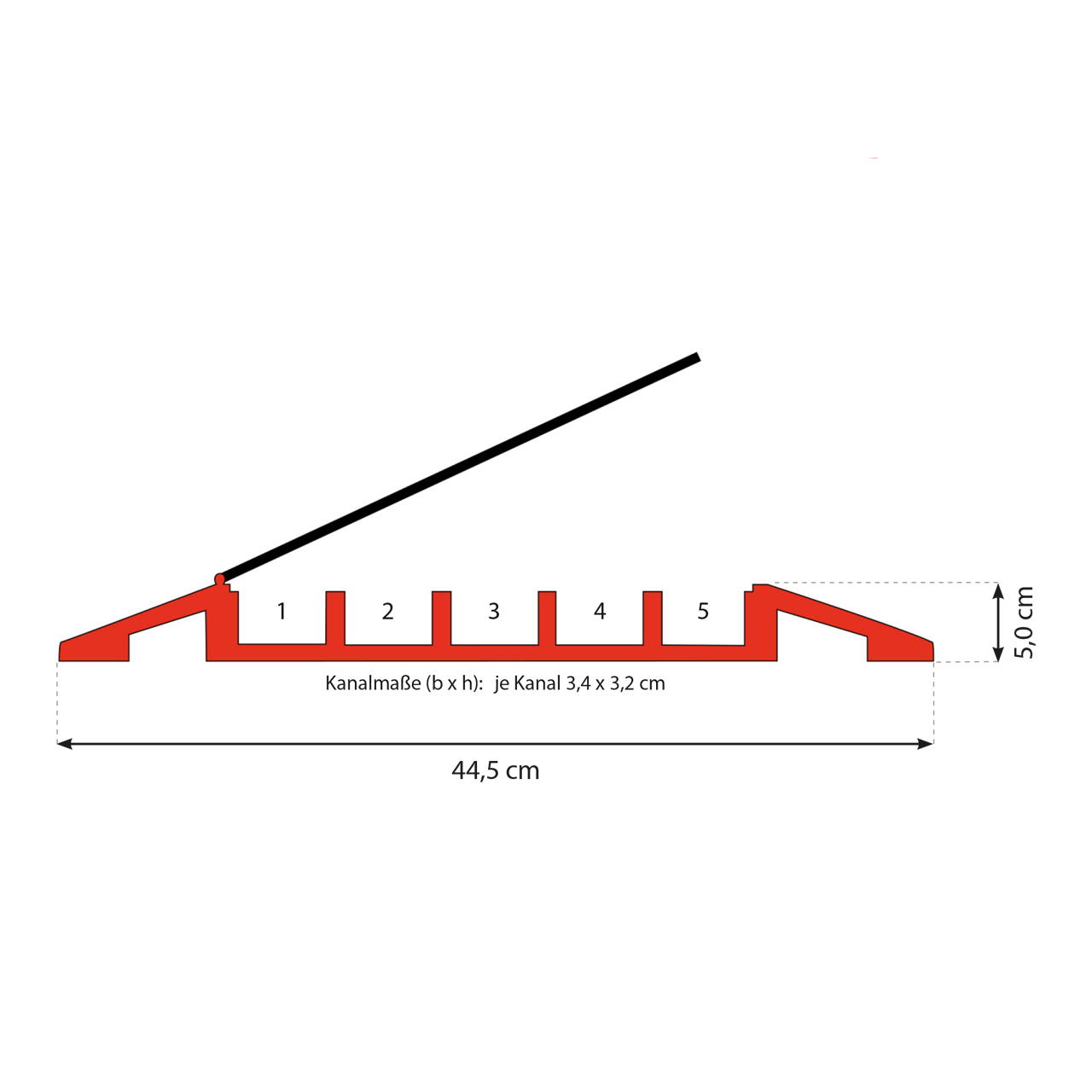

Maße der Kabelbrücke Black Line

• Höhe: 50 mm
• Breite: 445 mm
• Länge: 910 mm
• Breite (Kanäle): 34 mm
• Höhe (Kanäle): 32 mm
• Steigung: 23°

Eigenschaften der Kabelbrücke Black Line

Kabelbrücke Black Line - hochwertiges Material und Zertifizierungen

Die Kabelbrücke Black Line BL5-28 ist öl-, säure- und benzinbeständig und erfüllt die CE Norm. Mit einer Durchschlagsfestigkeit von bis zu 110 kV ist die Kabelbrücke Black Line gemäß den Normen 2006/95/EC73/23/EEC, IEC 60529 nicht leitend. Alle Kabelbrücken entsprechen der Baustoffklasse B2 nach DIN 4102.

Aufgrund ihres hochwertigen Materials, halogenfreies Polyurethan, und der sauberen Verarbeitung sind Black Line Kabelbrücken nahezu wartungsfrei. Die Kabelbrücke Black Line entspricht den Normen ISO 62 / ASTM D570. Das bedeutet, dass der Überfahrschutz nach 24 Stunden in einem Wasserbecken weniger als ein Prozent Wasser aufgenommen hat. Somit ist eine feuchtigkeitsbedingte Formveränderung (Aufquellen etc.) der Verbindungsteile ausgeschlossen und eine langfristig präzise Passgenauigkeit der Kabelbrücken garantiert.

Kennzeichnung von Kabelbrücken

Sie haben die Möglichkeit, die Kabelbrücke mit einem Schriftzug oder Ihrem Firmenlogo zu individualisieren! Der Überfahrschutz kann mit jedem Motiv und jeder Schriftart ab einer Buchstabenhöhe von 5 mm versehen werden. Für ein optimales Schriftbild empfehlen wir eine Buchstabengröße von mindestens 10 mm. Für die Personalisierung der Kabelbrücke Black Line entstehen Mehrkosten von € 60 pro Gravurplatte. Ab einer Bestellmenge von 30 Stück ist die Inidividualisierung der Kabelbrücke kostenlos.

Auf Anfrage kann die Unterseite der Security Kabelbrücken Black Line mit einer Metallplatte versehen werden. In diese können Schriftzüge wie z.B. Seriennummern eingraviert werden.

Unterschied Kabelbrücke Black Line und Red Line

Die Kabelbrücke Black Line hat eine maximale Achslast von 4,7 t und ist für den Einsatz als Überfahrbrücke für PKWs, LKWs und Gabelstapler konzipiert. Für höchste Ansprüche und den ständigen Tourbetrieb sowie bei der Verwendung der Kabelbrücke als Schutz vor Schwerlastverkehr (z.B. Sattelschlepper) empfehlen wir unsere Premium Kabelbrücke Red Line.

Beide Modelle der Cableguard Kabelbrücken in der Übersicht:

Weitere Kabelbrücken und Schlauchbrücken von allbuyone

Unsere Kabelbrücken unterscheiden sich im Wesentlichen in der Belastbarkeit und dem Gewicht. Unser Kabelbrücken Sortiment umfasst Überfahrbrücken, die für verschiedenste Ansprüche konzipiert sind.

• Kabelbrücke Ranger
• Kabelbrücke Ranger Winkelelement
• Kabelbrücke Ranger halbrund
• Kabelbrücke Red Line
• Kabelbrücke Yellow Jacket Classic
• Schlauchbrücke

Montage der Kabelbrücke Black Line

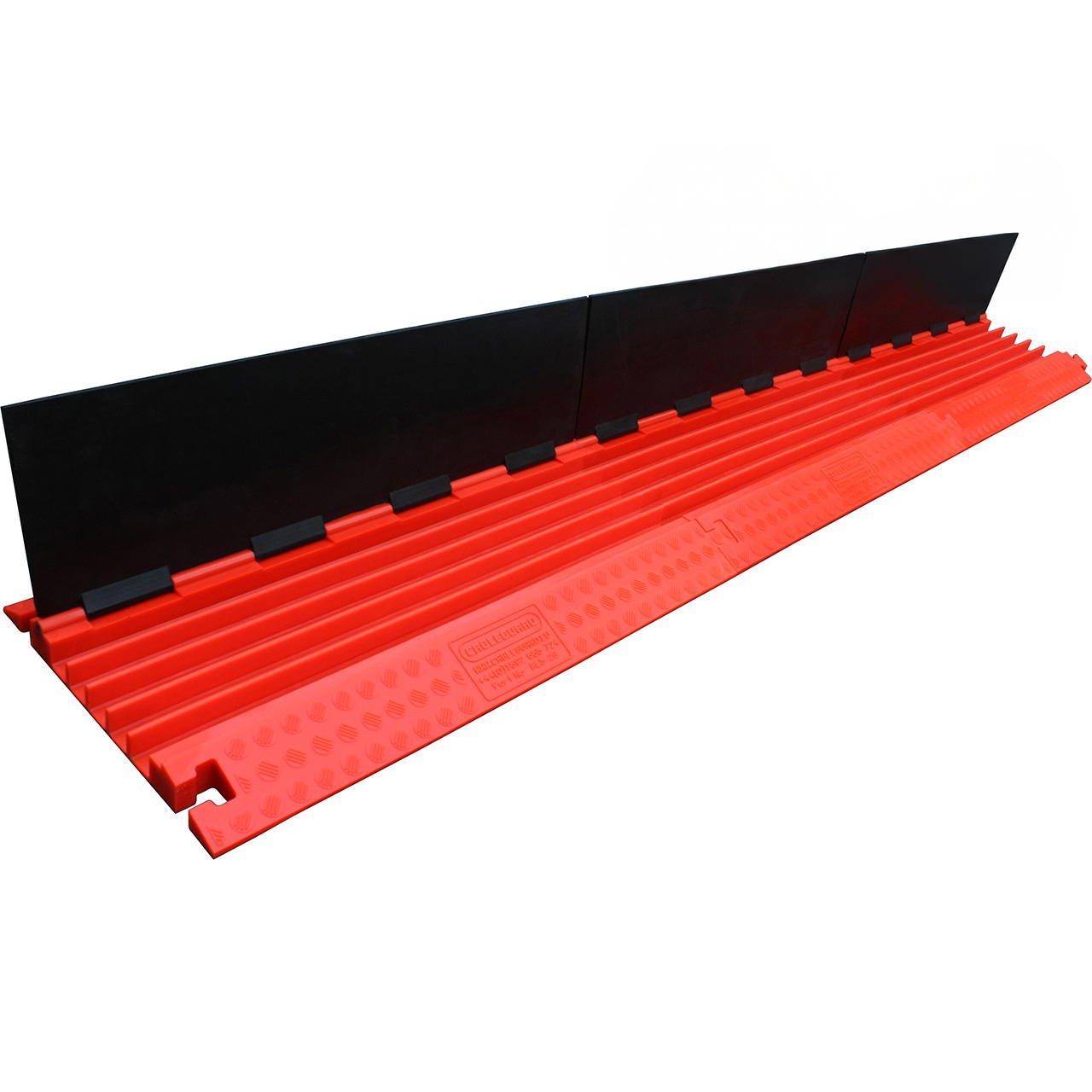

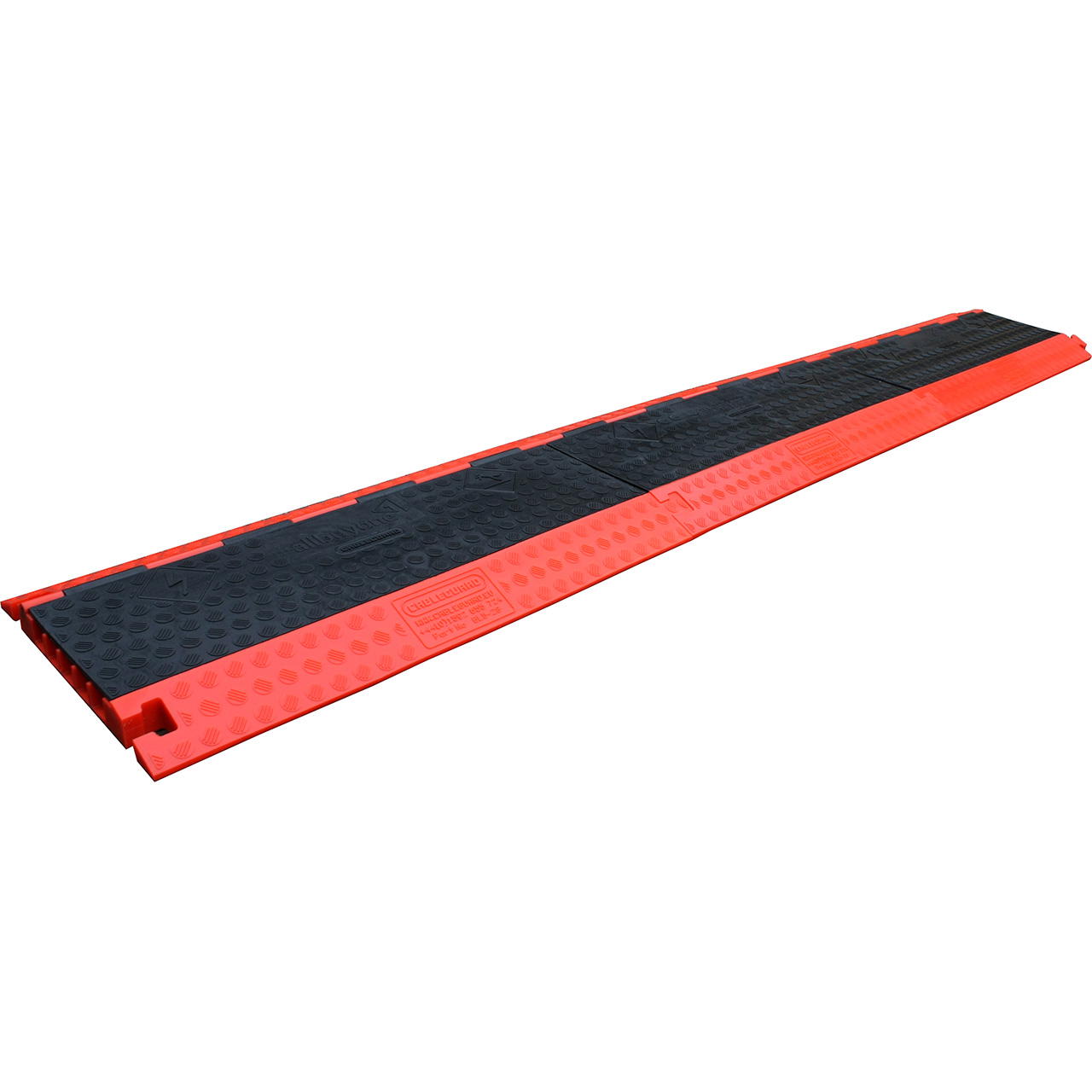

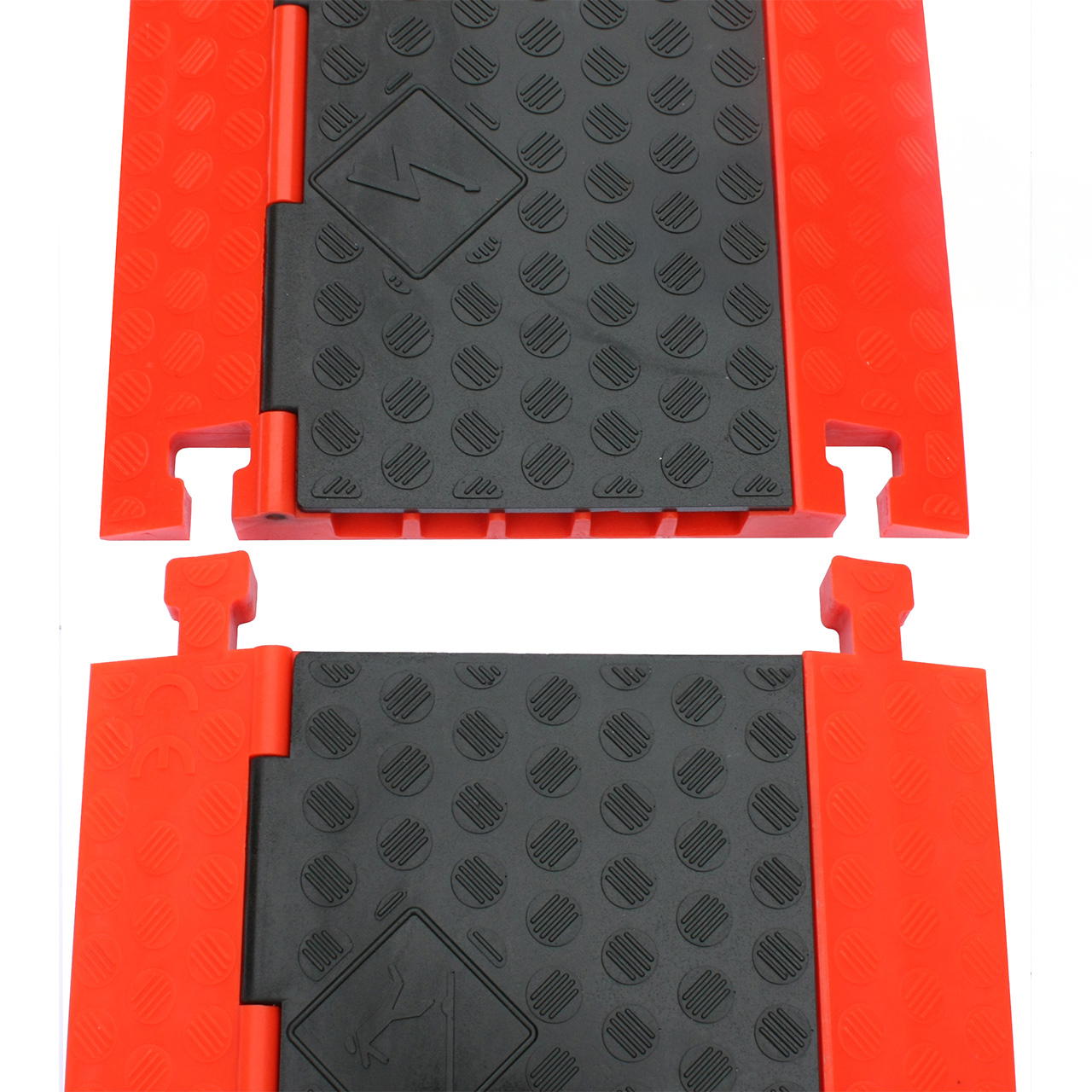

Die modulare Fertigung der Kabelbrücke Black Line ermöglicht die sichere und stabile Führung von Kabelschutzkanälen in beliebiger Länge. Die hochwertig und stabil gearbeiteten Verbindungselemente müssen lediglich übereinander gelegt werden. Sie rasten selbstständig ein. Um ein nahtloses Ineinandergreifen der Verbindungs - Bauelemente zu gewährleisten, muss darauf geachtet werden, dass zwischen den einzelnen Kunststoff Kabelbrücken keine größeren Unebenheiten oder Höhenunterschiede bestehen. Wird die Befahrbrücke auf sehr glattem Boden verlegt, können bei Bedarf zur Stabilisierung unter die Kabelbrücke Gummimatten gelegt werden.

Die durch die Produktion entstandene Silikonrückstände am besten mit einem Wasser-Spühlmittel-Gemisch entfernen. Dadurch stellen Sie sicher, dass die Kabelbrücken nicht rutschig sind und den idealen Halt bieten.

Kabelbrücke Black Line - Sicherheitshinweise

Die Kabelbrücke Black Line hat eine maximale Nutzlast von 4,7 t pro Achse bei 20°C. Diese Angaben beziehen sich auf die Verwendung der Kabelbrücke Black Line auf ebenerdigen und soliden Untergründen. Wird die Kabelbrücke auf weichen oder schrägen Böden benutzt, kann die Belastbarkeit geringer sein. In solchen Fällen wird empfohlen, jeden Überfahrschutz für Kabel und Schläuche vor Inbetriebnahme auf Belastbarkeit zu testen.

Kabelbrücke Black Line - Genehmigung beantragen

Generell sollte vor dem Einsatz einer Kabelbrücke die zuständige Behörde kontaktiert werden. Wird die Kabelbrücke als Überfahrschutz im öffentlichen Straßenverkehr verwendet, muss der entsprechende Bereich je nach behördlicher Vorschrift mit Gefahrenhinweisen gekennzeichnet werden. Eventuell bedarf es auch einer behördlichen Genehmigung.

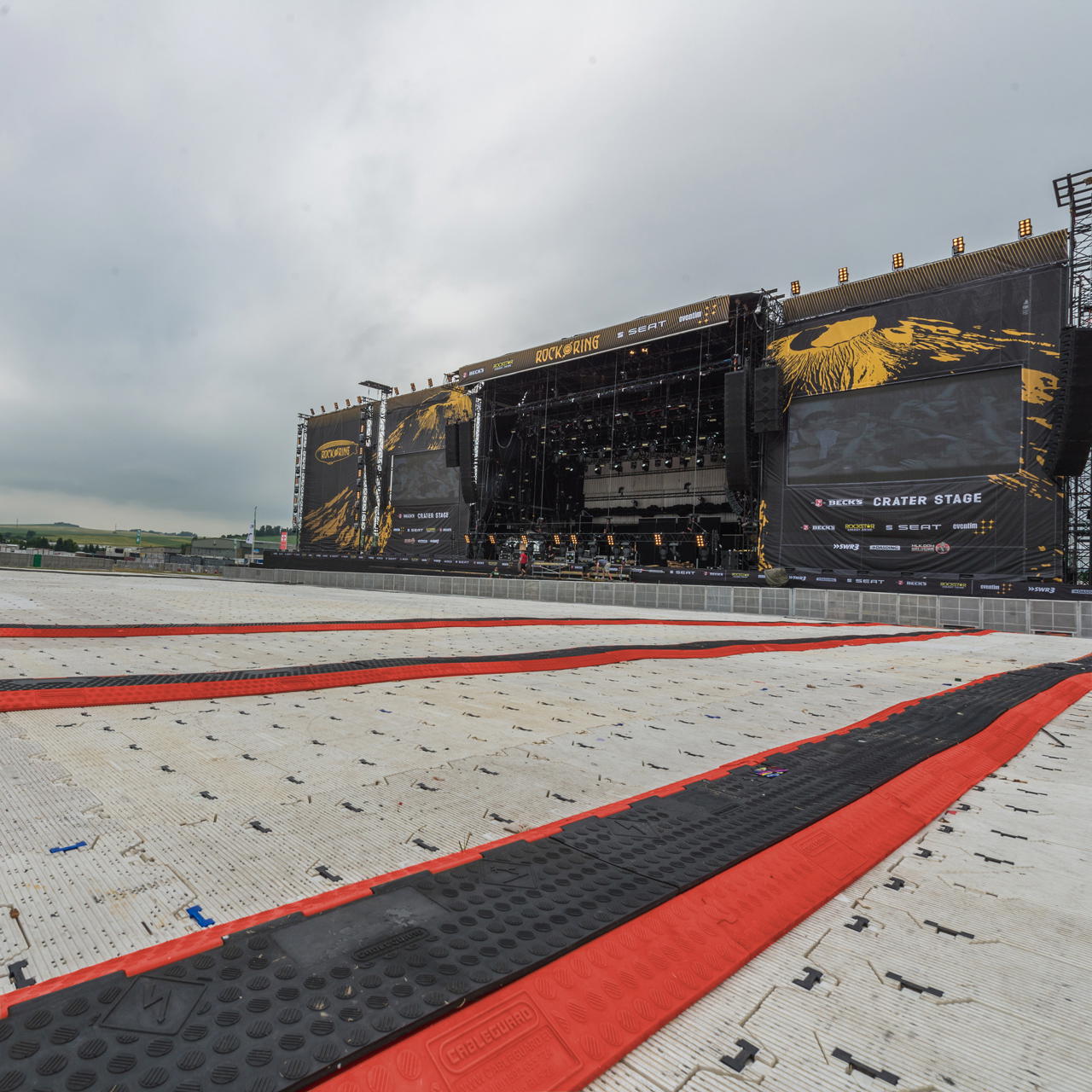

Kabelbrücke Black Line im Eventbedarf

Bei Festivals, Konzerten und Sportveranstaltungen werden mit der robusten Kabelbrücke Black Line lose, am Boden liegende, Kabel bedeckt, geführt und geschützt. Auf großen Veranstaltungen lässt es sich nicht vermeiden, dass Kabel von Lautsprecher - Anlagen, Audio- und Bühnentechnik quer über Besucher- und Verkehrswege gelegt werden. Die Kabelbrücke Black Line eignet sich hervorragend als Überfahrschutz für Kabel und zum Schutz der Leitungen vor Abrieb und Quetschung.

Zudem dienen die Kunststoff - Kabelbrücken der Kabelorganisation: In den 5 Kanälen sind die Kabel übersichtlich und ohne zu verknoten verlegt. Nicht zuletzt minimiert der Kabelkanal Black Line das Unfallrisiko. Kabelstränge sind auf Besucherwegen und im Backstage - Bereich grundsätzlich eine Stolpergefahr. Die Seitenkanten der Kabelbrücke Black Line sind abgeflacht und können leicht überquert werden. Dank geriffelter Oberfläche und rutschfestem Deckel ist der Überfahrschutz auch bei Nässe trittfest. Natürlich können Sie für Indoor-Events und Messen einen feuerfesten Kabelkanal kaufen.

Kabelbrücke Black Line auf Baustellen

Bis max. 4,7 t pro Achse (Achslast) sind die Kabelbrücken überfahrbar und daher auch als Überfahrschutz auf Baustellen bestens geeignet. Die Kabelbrücken sind schwerlast - tauglich und schützen Kabel und Leitungen zuverlässig vor Gabelstaplern und LKWs. Kabel, die lose auf den Boden gelegt werden, können verknoten und gequetscht werden. Hier sorgen Kabelbrücken für LKW für Ordnung. Mit den Überfahrbrücken sorgen Sie dafür, dass Kabel und auch daran angeschlossene Geräte nicht beschädigt werden. Da die Kabelbrücke Black Line seitlich abgeflacht ist, kann sie von Personen und auch Baustellenfahrzeugen problemlos überquert werden. Kaufen Sie den Kabelkanal als Überfahrschutz für Ihre Baustelle, so verhindern Sie Kabelsalat und Ihre Leitungen sind übersichtlich und geordnet verlegt.

Kabelbrücke Black Line leichte Handhabung

Die Kabelordnung wird mit unserer neuen Kabelbrücke Black Line im wahrsten Sinne des Wortes erleichtert. Das Gewicht der Kabelbrücke wurde auf 10 kg reduziert. An der Unterseite der Kabelbrücke wurden Hohlräume geschaffen, sowie ein Tragegriff eingearbeitet. Die Verbindungselemente der Kabelbrücke sind deutlich verlängert worden. Dadurch wird die Stabilität der Verbindungen erhöht. Somit ist ein exaktes Verlegen der Kabelbrücken Systeme auch über längere Strecken möglich.

Kabelbrücke Black Line reinigen und lagern

Aufgrund der Materialbeschaffenheit und Konstruktion ist der Bodenkanal nahezu wartungsfrei. Verschmutzungen lassen sich problemlos mit Wasser (auch mit dem Dampfstrahler) entfernen. Die Kabelbrücke Black Line entspricht den Normen ISO 62/ASTM D 570. Der Überfahrschutz nimmt, auch nach 24 Stunden in einem Wasserbecken, weniger als 1% Wasser auf. Formveränderungen sind somit nahezu ausgeschlossen.
Bitte achten Sie auf eine trockene Lagerung. Um die Verbindungselemente nicht zu beschädigen, sollte der Aufbodenkanal außerdem nicht hochkant gelagert werden.

Kabelbrücke Black Line - verschiedene Ausführungen

Auf Anfrage erhalten Sie die Kabelbrücke Black Line außerdem in folgenden Varianten mit verschieden vielen Kabelrinnen und unterschiedlichen Maßen:

• BL1-19 (Kabelbrücke mit 1 Kabelkanal 6,5 x 1,9 cm)
• BL2-19 (Kabelbrücke mit 2 Kabelkanälen 6,5 x 1,9 cm)
• BL3-19 (Kabelbrücke mit 3 Kabelkanälen 6,5 x 1,9 cm)
• BL5-28-EP (End-Stück-Set)
• BL5-28-LT (45° Element links)
• BL5-28-RT (45° Element rechts)
• BL5-28-X (X-Kreuzung)
• BL5-28-Y (Y-Weiche)

Kabelbrücke Red Floor auf Anfrage

Für individuelle Kabelverlegung bieten wir Ihnen die Kabelbrücke Red Floor. Hierbei handelt es sich um ein Überfahrschutz-System, das aus verschiedensten Elementen zusammengestellt werden kann. Neben einer variablen Anzahl an Kabelrinnen können verschiedene Rampenarten sowie Rollstuhlrampen je nach Bedarf verbunden werden. Auf Wunsch kann diese Kabelbrücke auf dem Deckel mit einer Logogravur versehen werden. Folgende Varianten der Kabelbrücke Red Floor können Sie bei allbuyone auf bestellen:

• Center Element inklusive Rampe RF3-57
• Center Element einzeln RF3-57-C
• Standard Rampe male RF3-57-MR
• Standard Rampe female RF3-57-FR
• Rollstuhlrampe male RF3/5-WMR
• Rollstuhlrampe female RF3/5-WFR
• Rollstuhlrampe Connector male RF3-WMRI
• Rollstuhlrampe Connector female RF3-WFRI
• Endstück, 4er Set, blau RF3-Tapered End Ramp
• Center Element inklusive Rampen RF5-31
• Center Element einzeln RF5-31-C
• Standard Rampe male RF5-31-MR
• Standard Rampe female RF5-31-FR
• Endstück, 4er Set, blau RF5-Tapered End Ramp
• Verbindungselement Red Floor 5 zu Red Line 5 RF5/RL5-TP
• Verbindungselement Red Line 5 zu Red Floor 5 RL5/RF5-TP

Cableguard Kabelbrücken sind auf Anfrage in vielen weiteren Ausführungen erhältlich, einen Überblick finden Sie im Produktkatalog weiter unten auf dieser Seite.

Kabelbrücke Black Line weitere Farben

Auf Anfrage erhalten Sie den Kabelkanal für Außenbereich auch in einer anderen Farbgestaltung. Jede Farbe aus dem RAL- und Pantone-Spektrum ist wählbar. Lediglich die Kombinationen orange/schwarz und gelb/schwarz sind aus werbetechnischen Gründen nicht erhältlich.

Hinweis zur Herstellung

Um die Kabelbrücke Black Line bei ihrer Herstellung aus der Gussform lösen zu können, wird Silikon verwendet. Deshalb können sich auf dem Kabelbrücken Aussenbereich noch leichte Silikonrückstände befinden. Diese verlieren sich jedoch schnell bei der ersten Anwendung der Kabelbrücke Black Line.

Kabelbrücke Black Line kaufen

Bestellen Sie die robuste Kabelbrücke Black Line bei allbuyone - Ihr Anbieter für Eventbedarf in München. In unserem Kabelbrücken Online Shop finden Sie von der günstigen Überfahrbrücke bis hin zur Premium Kabelbrücke viele Modelle. Die Kabelbrücke Black Line ist auf Lager und sofort lieferbar - auf Wunsch erhalten sie die Kabelbrücken High End im 24 h Versand. allbuyone - schnelle Bestellabwicklung, kurze Lieferzeiten. Weitere Produkt - Informationen und persönliche Beratung unter 089 - 122 89 06 22
